Boîtier RISC OS Raspberry Pi Acorn

Publié : juin 25, 2016

J'ai finalement mis la main sur un Raspberry Pi 3 plus tôt cette semaine et je suis immédiatement parti à la recherche d'un étui sympa pour celui-ci chez Thingivers.

Comme je vais courir Système d'exploitation à risque J'ai pensé que ce serait bien d'avoir un boîtier basé sur l'ancien matériel Acorn. Je n'ai rien trouvé qui me plaisait sur Thingiverse, alors j'ai décidé de concevoir moi-même quelque chose en me basant sur le design de mon Gland Risc PC.

Conception du boîtier du système d'exploitation RISC Raspberry Pi

Comme vous pouvez le constater, je souhaitais avoir deux connecteurs USB en façade pour les cartes mémoire, etc., et deux à l'arrière pour le clavier et la souris. Il y a 4 trous pour les vis pour fixer le PCB, et il y a aussi la possibilité d'avoir 2 LED en façade comme le Risc PC d'origine.

Lors de l'impression, j'ai décidé d'imprimer en utilisant un composite bois/PLA, que j'aime beaucoup :

Cas 1 du système d'exploitation RISC Raspberry Pi
Boîtier 2 du système d'exploitation RISC Raspberry Pi
Cas 3 du système d'exploitation RISC Raspberry Pi
Boîtier 4 du système d'exploitation RISC Raspberry Pi

Pour comparer avec un vrai PC Risc, ne cherchez pas plus loin :

Boîtier Risc PC et Raspberry Pi

Il ne reste plus qu'à le connecter à un moniteur, un clavier et une souris et à le mettre sous tension !

Boîtier Risc PC et Raspberry Pi

Câbles et autres pièces

Les cinq rallonges peuvent être trouvées sur des endroits comme eBay. Les tailles des modèles 3D ont été parfaitement adaptées à ces extrémités de câble, donc si vous achetez d'autres câbles, vous devrez probablement modifier les fichiers STL. Les images sont liées ci-dessous:

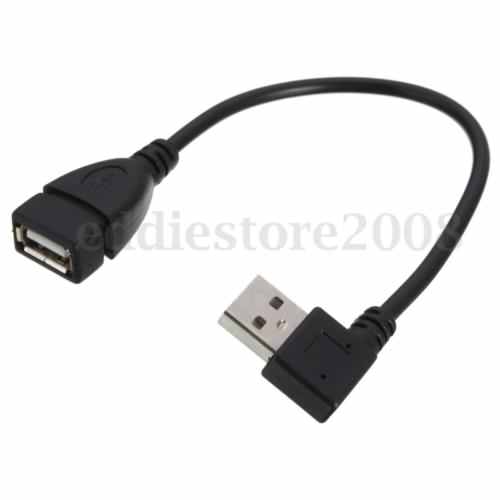

Câble USB 1

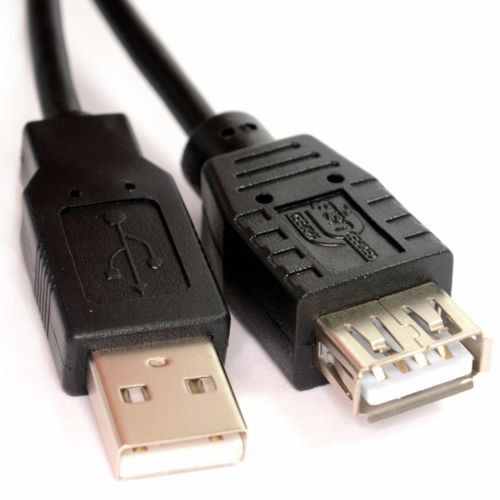

Câble USB 2

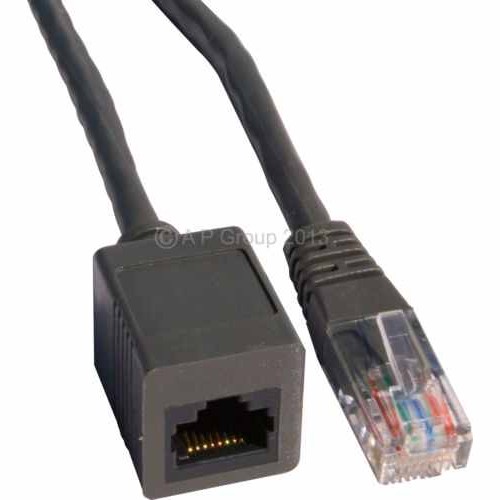

Câble Ethernet

Téléchargement de fichier

Cliquez sur le lien ci-dessous pour télécharger le (s) fichier (s ) :

Boîtier PC Raspberry Pi Acorn Risc: raspberry-pi-risc-pc-case.zip (57,67kb)

Nous fournissons tous les fichiers tels quels, sans aucune garantie, pour une utilisation dans vos projets personnels. Ils ne peuvent être redistribués ou vendus sans autorisation.
